磷肥大型鬥式提升機故障檢測排查過程詳解

無論是什麽樣的設備，它畢竟是機器，所以出現這樣那樣的故障及問題是非常正常的，尤其是大型設備，比如磷肥大型鬥式提升機，在生產過程中會出現許多問題，比如易損件的消耗，物料外溢等，而且長時間的使用也會對設備本身造成很大的壓力，那麽，就簡單為大家講述一下磷肥大型鬥式提升機故障檢測排查過程

故障分析
內容包括材料、結構的合理性，內鏈板強度及操作、維修技術。
(一) 鬥鏈材料的合理性
先，我們對鏈條材料(主要是斷裂內鏈板)取樣進行了分析，確定材料為20CrMnTi，該種材料有較好的耐磨性，抗彎強度，具有較好的低溫衝擊韌性，優於國內有關廠家選用45Mn, 65Mn材料鬥鏈，材料選定比較合理。
(二) 鏈條強度核算
針對我廠故障部件內鏈板進行計算，能力按24t/h，以提升高度42.3m的設備為例核算。
理論要求，該類型鬥提機鬥鏈安全係數n>7。鏈條的拉力包括牽引的靜張力和動力。
1、由現場工況和鬥鏈實物算出鏈條的計算拉力140237 . 2N。
2、考慮到我廠鬥提機為雙鏈條傳動，安全係數，n > 7，核出鏈條需要小破斷拉力為588906.2N。
3、根據內鏈板結構、材料，核出每節內鏈板(2塊理想狀態)允許用力:1442880N。由以上計算判定，內鏈板強度是足夠的，而且製造廠對鬥鏈抽查作拉斷實驗，破斷拉力為82t，先斷部位為銷軸而不是內鏈板。

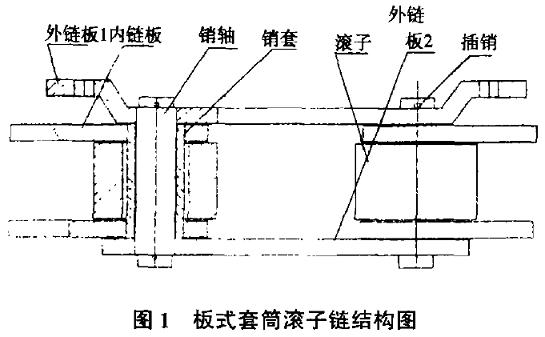

(三) 結構分析
鬥鏈正常運行危害是疲勞斷裂，我廠鬥鏈結構裏論要求外鏈板與銷軸，軸套與內鏈板均為適當的負緊配合，比較美國REX公司和國內有關廠家的鬥鏈結構，選用該結構型式比較合理，一是有利提高疲勞壽命，從圖2的應力分析圖可知，但要求製造精度高。二是可防止鬥鏈運行中銷軸或軸套與鏈板相對滑動磨孔而引起鏈板節距不同，否則鬥鏈將會在主動輪處造成單板受力和承受較大的彎曲力，情況輕者出現電流擺動大，重者引起鏈板斷裂，由強度計算可知，我廠內鏈板承受彎曲能力較小。
由我廠實際鏈條檢查發現，銷軸、軸套與鏈板有的配合較鬆，同時，也注意到故障鬥鏈往往是鏈板與軸配合鬆緊相差大的鏈節上。
綜合以上分析，確定我廠鬥鏈經常破斷主要原因，是鬥鏈或同節鏈板節距偏差大，造成鏈板單板受力和承受較大彎力而折斷，此外，現場帶負荷點動頻繁，從受力分析可知瞬間加大了動張力，加速了鏈板破裂;現場維修更換舊鏈條兩邊未同時更換，無法保證兩邊鬥鏈節距同步，這也會加劇鏈板破裂。
基於提升機故障原因分析，我們采取以下措施防範今後事故發生:
1、從製造源頭控製鬥鏈節距偏差，參閱有關資料，把我廠的鬥鏈節距偏差<0.4mm，修改為<0.2mm，有利提高質量，目前大部分廠家鏈條節距偏差采用<0.2mm標準，進廠時，我們可通過測量10---20節累計誤差，檢查製造誤差;
2、銷軸與外鏈板，軸套與內鏈板配合過盈要適當。一般要求銷軸與外鏈板過盈量0.02--0.09mm;軸套與內鏈板0.02一0.12mm，裝配時采用模壓或專用工具，切忌錘擊，防止產生大量微裂紋。對少量配合過鬆部位，可采用點焊補救方法，在我廠1997年外鏈板與銷軸點焊後，至今外鏈板未發現斷裂，說明采用焊接是可行的;
3、改善現場操作和維修技術，盡量少帶負荷起動，一般應及時清理鬥提機底部，而且在更換舊鏈板時，必須同時更換對應兩邊的鏈條，確保鏈條節距同步。
