  DJ型大傾角皮帶輸送機又稱擋邊帶式輸送機,其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”,在裙邊之間又粘有一定強度和彈性的橫隔 板組成匣形鬥，使物料在鬥中進行連續輸送。擋邊帶式輸送機可廣泛用於煤炭、糧食、建材、化工、水電和冶金等部門，在環境溫度為-19℃～+40℃範圍內, 輸送堆積比重為0.5-2.5t/m3的各種散狀物料。對於輸送有特殊要求的物料，如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的 擋邊輸送帶。

  目前9.1免费看片機械主要生產的大傾角皮帶輸送機(擋邊帶式輸送機)帶寬分別為：B500、B650、B800三種.輸送物料堆積密度為 0.5～2.5t/m3，工作環境溫度為-19℃～+40℃ 範圍內。對於輸送高溫、酸堿、油類或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶材質,我公司可以根據您的需求來訂做特殊輸送專用的大傾角皮帶輸送機。

產品結構 / PRODUCT STRUCTURE

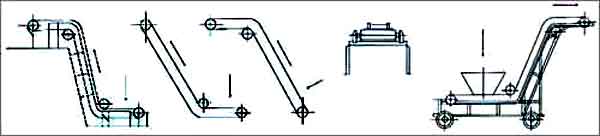

DJ型大傾角皮帶輸送機外形參數圖：

應用範圍 / PRODUCT APPLICATION

  波狀擋邊帶式輸送機可沿水平、傾斜、垂直和變角方向輸送各種散料物料，從煤、礦石、沙子到化肥和糧食等。物料粒度不限，可從很小的粒度到400mm的大粒度。輸送量可從1立方/小時到6000立方/小時。

  (1)、大傾角輸送機為一般用途的散狀物料連續輸送設備，但采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用於大傾角及垂直90°輸送。

  (2)、該機可用於煤碳、化工、冶金、電力、輕工、糧食、港口等行業，在工作環境溫度為-15℃～+40℃的範圍內輸送堆積比重為0.5—4.2t/m3的各種散狀物料。

  (3)、對於輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。

  (4)、輸送傾角為0°～90°範圍內，較大垂直輸送物料粒度為400mm。

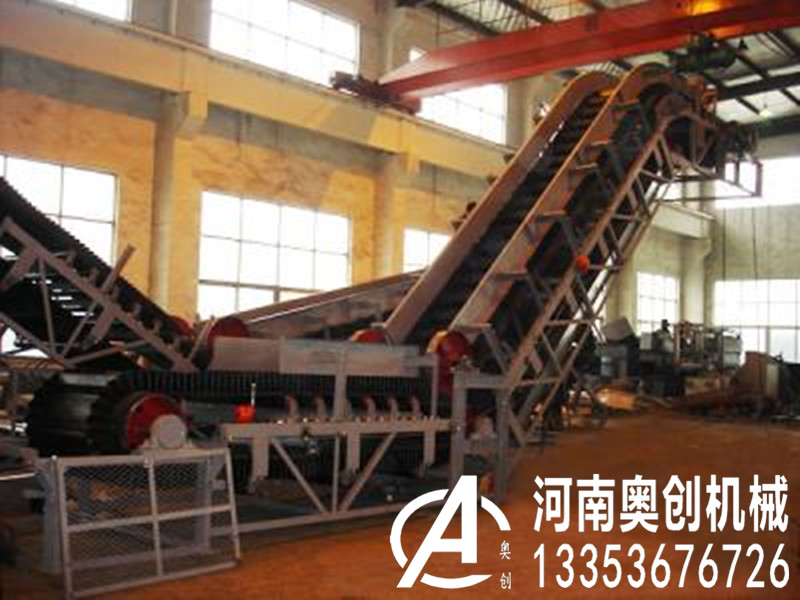

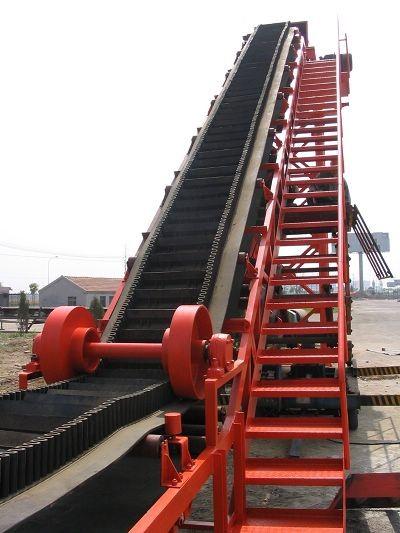

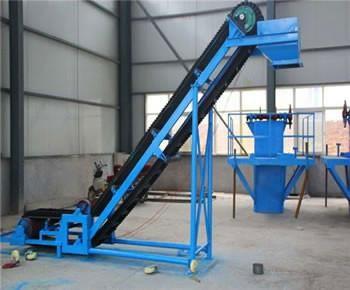

產品圖片 / PRODUCT PICTURE

技術參數 / TECHNICAL PARAMETERS

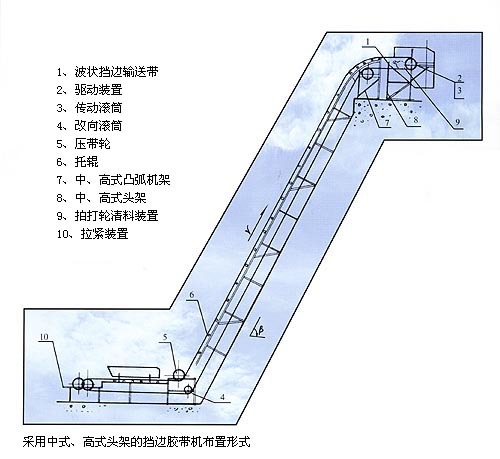

DJ型大傾角皮帶輸送機部件的名稱及用途：

  1.波狀擋邊輸送帶：在輸送機中起曳引和承載作用。波狀擋邊、橫隔板和基帶形成了輸送物料的“閘”形容器，從而實現大傾角輸送。

  2.驅動裝置是輸送機中的動力部分。係由Y係列電動機，ZJ型軸裝式減速器，楔塊式逆止器組成。

  3.傳動滾筒：是動力傳遞的主要部件，輸送帶借其與傳動滾筒之間的摩擦力而運行。本係列傳動滾筒有膠麵和光麵之分，膠麵滾筒是為了增加滾筒和輸送帶之間的附著力。

  4.改向滾筒：用於改變輸送帶的運行方向;改向滾筒用於輸送帶下表麵(非承載麵)。

  5.壓帶輪：用於改變輸送帶的運行方向，壓帶輪用於輸送帶上表麵(承載麵)。

  6.托輥：托輥用於支承輸送帶和帶上的物料、使其穩定運行。本係列有上平行托輥、下平行托輥兩種型式。

  7.托帶輥：托帶輥用於在凸弧段機架上支承輸送帶下分支,其支承於擋邊輸送帶兩側的空邊上。若幹組托帶輥形成一個圓弧段用於使輸送帶改向。托帶輥采用懸臂支承。

  8.立輥：立輥用於限製輸送帶跑偏，並安裝在上、下過度段機架上。每個過濾段機架上設有4個，上、下分各兩個。

  9.拍打輪清料裝置：用於拍打輸送帶背麵震落粘在輸送帶上的物料。

  10.拉緊裝置作用：

  a.使輸送帶具有足夠的張力，保證輸送帶和傳動滾筒間不打滑。

  b.限製輸送帶在各支承間的垂度，使輸送機正常運轉，本係列采用螺旋拉緊裝置。

  11.機架、頭部漏鬥、頭部護罩、導料槽、中間架、中間架支腿等：在輸送機中分別起支承、防塵和導料作用。
