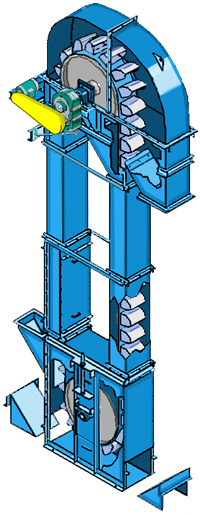

糧食機械設備鬥式提升機安裝操作指導
1、安裝

安裝條件

★ 機座的基礎用混凝土澆注，其厚度不小於200mm，要求平整、堅實，足以承受設備重量及運轉時載荷的要求。

★機座基礎預埋地腳螺栓，也可以在基礎預埋一塊其尺寸大於機座的帶腳鋼板。

安裝程序、方法及注意事項

★將機座在已澆注好的基礎上就位，以機座上法蘭麵的基準校正水平，（允許墊入不超過40mm的找平墊鐵），偏差應不大於1/1000，並緊固地腳螺栓。

★根據工藝設計要求，將機筒自下而上逐節安裝，後安裝機頭逐步用鉛垂線校正，法蘭邊的連接處不得有明顯的錯位和縫隙，並用玻璃膠或密封件加以密封。

安裝質量要求及檢測方法

整機安裝完畢後，應按下述方法檢查各項安裝質量，有不符合要求的，應通過增加墊片等手段矯正後方可固定。

★ 機座上平麵對水平麵的平行度允差不大於1.2mm。

★ 頭輪軸對水平麵的平行度允差不大於0.3/1000。

★ 檢查機筒的垂直度及扭曲度。

驅動裝置的安裝

★電機、減速機、聯軸器、驅動裝置架等部件在出廠前已裝配完畢，安裝時應按安裝布置總圖的詳細要求與主機裝配，並應與驅動平台或機筒殼體固定，由於運輸等原因驅動裝置各部件可能出現鬆動現象，安裝及開機前應做檢查，待驅動裝置固定後，應檢查其連接螺栓是否鬆動，聯軸器是否達到安裝要求。

★ 提升機有傳動平台時，平台上減速機的安裝基準麵對水平麵的平行度允差不大於0.2mm。

畚鬥帶的安裝

★ 安裝畚鬥帶及畚鬥時，先將機座尾輪座調整到高位置，再將畚鬥帶從機頭帶入，一端繞過尾輪從檢修門拉出，與另一端連接，畚鬥帶的連接可采用搭接。采用搭接時，要求搭接段長度以3—5個鬥距為宜。

★ 沒安裝畚鬥的可在檢修門處的畚鬥帶上逐排安裝畚鬥，畚鬥中心線與畚鬥帶要對中，兩者偏差不大於4mm。

★ 裝好畚鬥後調節張緊裝置使畚鬥帶張緊至適當程度，觀察尾軸的位置，應注意剩餘張緊行程不小於全程的50%，若不合格，則應重新連接膠帶，直到合格為止。

調整回料擋板

★ 調節機頭回流擋板（舌板）的位置，使其與畚鬥外邊緣的距離保持在5mm—10mm。

舌板位置圖

2、檢查

開機前的檢查工作

2.1提升機的一般檢查

★ 機頭的位置安排應根據工藝流程的要求，其出料的位置和機座進料口位置安排在相對邊（進料方式為逆向進料），逆向進料的料鬥裝滿係數高於順向進料、且阻力較小，建議采用逆向進料方式。（圖5、圖6）

★ 加注潤滑油。（減速箱潤滑油的牌號及潤滑方法以其說明書為準。）

★ 接頭（進料口、出料口、吸風口）是否已經裝好？

★ 導軸傳動提升機，驅動帶輪之間應對正，偏差±1.0。

★ 皮帶張緊力是否符合初拉力的要求（圖1）。

★ 減速機傳動提升機，減速機軸與機頭軸同軸度是否符合要求

2.2 電氣功能檢查

請一位電氣專家進行此項檢查

★ 是否已經接地？

★ 檢查絕緣情況是否符合要求？

★ 電壓、頻率是否符合電動機名牌要求？

★ 對電氣控製裝置（包括緊急停機開關）進行功能測試。

2.3 機內檢查

★ 打開機座的排料活門，清除雜物。

★ 檢查緊固件，安全防護及設備潤滑情況。

★ 打開觀察檢修門，用手旋轉頭輪，檢查畚鬥螺栓是否擰緊，是否有異常聲響，機內無雜物，發現情況及時排除。

★ 在啟動電機前，有止逆裝置的應拆下止逆器，點動電機看轉向是否正確，確定正確轉向後才能裝上止逆器，否則會損壞電機或止逆器。

棘輪止逆裝置

超越離合器止逆裝置

逆向進料方式

順向進料方式

2.4 空載檢查、調試

★ 調節張緊螺栓，使畚鬥帶張緊，無負荷試車2小時，同時調整張緊螺栓，消除畚鬥跑偏和擦邊現象（圖7），使畚鬥帶運轉自如靈活，（左右兩邊的張緊應同步，活動板滑動靈活，無卡碰現象）。

★ 運轉2小時後，軸承溫升應不大於40°C，潤滑密封性能良好；

★ 減速器無滲油、無衝擊聲，聯軸器安全可靠；

★ 電機、減速箱的運行情況應符合其說明書的要求；

★ 空載功率應不超過額定功率的30%；

★ 空載運行4小時後，應停車檢查各軸承緊定螺釘、緊固件、畚鬥、膠帶連接螺釘、潤滑部位等是否正常。

消除跑偏

【消除跑偏的方法：如果畚鬥帶1向A向跑偏，將張緊螺柱向C向旋緊。如果畚鬥帶1向B向跑偏，將張緊螺柱向D向旋緊。】

2.5負載試運轉注意以下問題

★ 開車後，物料流量應控製在額定範圍內，如果回料過多，可調節舌板位置，畚鬥與擋料板距離為5mm左右為佳（舌板位置圖）。

★ 提升粉料時，畚鬥底部可打二排φ6的小孔，以減少負壓，使粉料的進料、卸料順利。

★ 料鬥取料要平穩，加料口處應加料均（jun1）勻，不能加料過多。若出現堵料現象時，應及時停機，打開機座底部的排料活門清除物料，排除故障後才能重新開機。

★ 止逆器工作可靠，無逆轉現象。

★ 滿載運行時膠帶應不打滑。

★ 電機、減速器、止逆器應運轉平穩。

★ 如無特殊情況，不得負載停機，一般停機前，先停止進料，再空機運行1—3分鍾，排除機內物料後方可停機。

3、 操作

3.1使用前的準備

★ 使用該機前，請仔細閱讀本操作書，了解和正確使用該設備，以避免不必要的損失；

★ 打開機座的排料活門，清除機內雜物；

★ 開車前應作常規檢查，即檢查緊固件，安全防護及設備潤滑情況；

★ 打開觀察檢修門，檢查畚鬥螺栓是否擰緊，有否異常聲響，機內有無雜物，發現情況及時排除；

3.2操作程序

★ 使用時，先啟動該機的後續設備，再啟動本機，然後依次由後向前啟動前道設備，後進料。

★ 開車後，進料口物料流量應控製在額定範圍內，一般來講，前道設備（可手工投料）的物料流量應略小於本機的物料流量，並且進料應均勻，若不能保證均勻進料，建議在本機進料口上加緩衝鬥；該機後續設備的物料流量應略大於本機的物料流量。

★ 關機順序與開機順序相反，先停止進料，再空車運轉1—3分鍾，排空機內殘料，才可關機，後順序關掉後續設備。
