ZSG係列礦用重型振動篩詳細介紹

文章作者：奧創機械發布時間：2019/1/9 10:48:57瀏覽次數：

ZSG係列礦用重型振動篩-新型高效的篩分設備生產廠家整機質保 13353676726

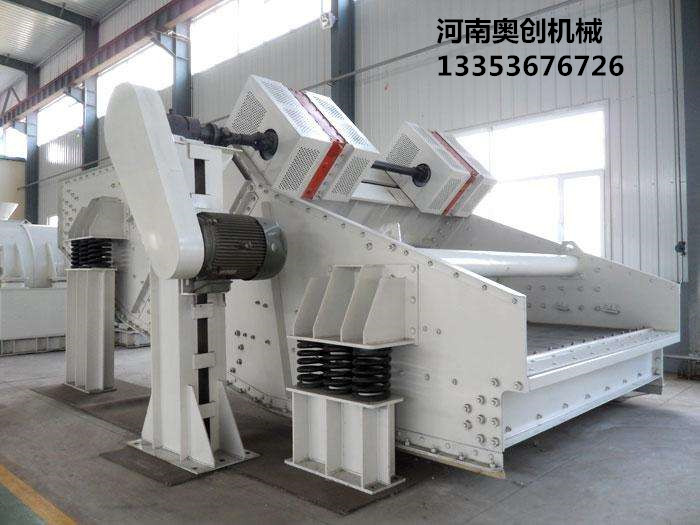

9.1免费看片重型振動篩展示1

礦用重型振動篩概述：

ZSG係列礦用重型振動篩是一種新型、高效的篩分設備，主要用於冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途為廣泛，是高爐槽、焦化廠、選礦廠常用的篩分機械，該機采用新型節能振動電機或激振器作振動源，橡膠彈簧支撐並隔振，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等優點。
該係列高效重型振動篩采用振動電機做激振源、橡膠彈簧裝置支撐並隔振、高耐磨材質篩板、密封式篩箱等國內外先進技術及先進的自同步振動原理製作而成，具有壽命長、噪音低、處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等特點；高效重型振動篩適用於燒結炭、自然礦、焦炭及磨料磨具、化工原料等粉粒物料的高效能篩分，以及脫水、脫介、選煤作業，現已廣泛應用於冶金、礦山、煤炭、建材、化工、醫藥、磨料、糧食等作業。

9.1免费看片重型振動篩展示2

ZSG係列高效重型篩(礦用振動篩)主要特點:
1.體積小,篩分能力大；
2.重量輕,便於安裝及工藝布置；
3.能耗少,可節約大量能源；
4.價格低,備件量極少；
5.結構簡單,造型美觀；
6.篩網由小塊拚裝,且更換極為簡便。

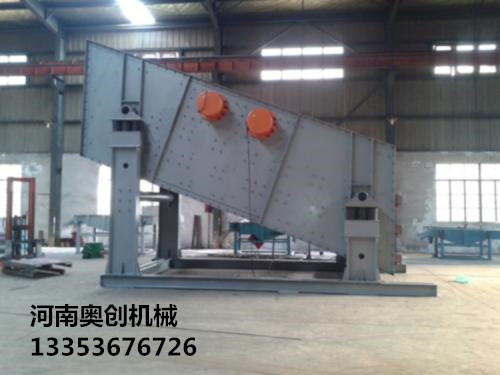

9.1免费看片重型振動篩3

ZSG係列高效重型振動篩(礦用振動篩)工作原理和結構：
篩箱依靠兩台相同的振動電機做相反方向自同步旋轉，使支承在減振器上的整個篩機做直線振動，物料從入料端落入篩箱後，迅速前進、鬆散、透篩，完成篩分作業。本機由篩箱、振動電機、減振係統及底架等組成。篩箱由篩框、篩板、襯板等組成。本係列篩機采用高性能、高壽命的振動電機為激振源，調節振動電機激振力的大小，可以改變篩機的振動幅。減振係統由橡膠彈簧和卡箍、支承座等組成。底架由料倉及底盤等組成。本係列振動篩振動電機安裝方式可分為上振式和下振式，減振器安裝方法可分為座式或吊掛式。還可以根據用戶需要進行設計製造。

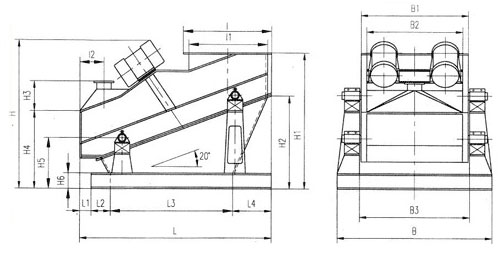

ZSG高效重型篩(礦用振動篩)外形示意圖：

重型振動篩圖紙
ZSG高效重型篩(礦用振動篩)技術參數表：

電機振動式

型號	篩麵麵積	篩麵傾角	給料粒度	篩孔尺寸	處理量	振頻	雙振幅	配用電機
型號	m2	度	mm	mm	t/h	Hz	mm	型號	功率Kw	電壓V
ZSGB-0615	0.9	10	<150	3 5 10 15 20 25 50	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15			15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15			35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15			45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5

激振器振動式

型號	篩麵麵積	篩麵傾角	給料粒度	篩孔尺寸	處理量	振頻	雙振幅	激振器	配用電機
型號	㎡	度	mm	mm	t/h	Hz	mm	型號		功率Kw	電壓V
ZSGB-1536	5.4	15	<200	3 5 10 15 20 25 50	50-360	12	8-12	JZ-75-6	Y160M1-8	2×4.0	380
ZSGB-1540	6	15			50-400			JZ-75-6	Y160M1-8	2×4.0
ZSGB-1836	6.48	15			60-460			JZ-100-6	Y160M2-8	2×5.5
ZSGB-1550	7.5	15			70-400			JZ-100-6	Y160M2-8	2×5.5
ZSGB-1848	8.64	15			80-500			JZ-130-6	Y160M2-8	2×5.5
ZSGB-2040	8	15			80-560			JZ-130-6	Y160M2-8	2×5.5
ZSGB-2050	10	15			90-600			JZ-160-6	Y160L-8	2×7.5
ZSG2B-1536	5.4	15			50-360			JZ-100-6	Y160M1-8	2×5.5
ZSG2B-1540	6	15			50-400			JZ-100-6	Y160M1-8	2×5.5
ZSG2B-1836	6.48	10			60-460			JZ-130-6	Y160M1-8	2×5.5
ZSG2B-1550	7.5	15			70-400			JZ-130-6	Y160M1-8	2×5.5
ZSG2B-1848	8.64	15			80-500			JZ-180-6	Y160L-8	2×7.5
ZSG2B-2040	8	15			80-560			JZ-180-6	Y160L-8	2×7.5
ZSG2B-2050	10	15			90-600			JZ-200-6	Y160L-8	2×7.5

ZSG高效重型篩(礦用振動篩)安裝與調試：
把底架的槽鋼固定在基礎上，使同側前後支承座高差一致，同一端（入料端或排料端）兩側的支承座板在同一水平麵內，誤差均為2mm以內。橡膠彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一台振動篩的不同支承位置。安裝時把橡膠彈簧置於下支承座上，使支承座上的凸台進入彈簧的內孔，然後吊裝篩箱，一定要使橡膠彈簧的內孔上下均與支承板的凸台對中，將篩箱垂直下落，置於橡膠彈簧上，此時各支承點橡膠彈簧的高度應一樣，誤差不得大於2mm。用戶需要調整篩麵傾角時，可鬆開卡箍的固定螺栓，轉動上支承座，同時加高（或降低）後支承座，調整前後支承座的距離，使篩麵傾角符合要求。篩機各部分聯接必須牢固可靠，所有螺栓不得有任何鬆動，各零部件不得有任何異常聲響，篩機上參振部分與周圍固定物之間的小間隙為30-50mm。篩機出廠時，雙振幅調為5―7mm，用戶可調整振動電機的兩偏心塊間的夾角，調整激振力的大小，進而調整篩機振幅的大小。

ZSG高效重型篩(礦用振動篩)維護與操作：
在啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支撐座、篩板的固定螺栓要重新緊固一遍。檢查兩台振動電機的轉向是否相反，如轉向相同，應變更一台電機的電源接線，使兩台篩機運轉時，先空負荷啟動，運行，停車一次，觀察有無異常現象及聲響，空運轉時應保持平穩正常。連續運轉4小時後，測量軸承溫度，軸承溫度不得超過75攝氏度。連續空運轉4小時後，將各部位聯接螺栓重新緊固一次，以後再重複進行2-3次，帶料運轉時，給料要均勻，使物料勻布篩麵，如物料跑偏，應調整給料點。篩機停車前，應先停止給料，篩麵物料走完後，再停車。停車後要及時清理篩麵上的物料和雜物。振動電機使用3個月後加油一次，每半年小修一次，每年大修一次，並按振動電機說明書對振動電機進行維護、保養。

礦用重型振動篩廠家提示：請通過正規渠道購買9.1免费看片重型振動篩，以保障您的合法權益！
訂購網址請登錄河南9.1免费看片機械有限公司官方網站：www.ansai.net 24小時服務熱線：13353676726
