YK係列圓振篩簡介：

YK係列圓振動篩因其運動近似於圓，故又簡稱為圓振篩，是一種多層數、高效新型振動篩。專為采石場篩分料石設計，也可供選煤、選礦、建材、電力及化工等部門用於產品分級。該振動篩采用筒體式偏心軸激振器及偏塊調節振幅，先進的鉚釘連接裝配式機架結構提高了設備使用壽命；配置的彈簧減振裝置可以有效減少對基礎的衝擊力，振動噪音小，堅固耐用。另外，YZS係列圓振動篩物料篩淌線長，多層麵、多規格篩選清晰，篩分效率高，是破碎篩分機組上的理想設備。

YK係列圓振篩具有結構先進、激振力強、振動噪音小、易於維修、堅固耐用等特點。

圓振篩廠家展示

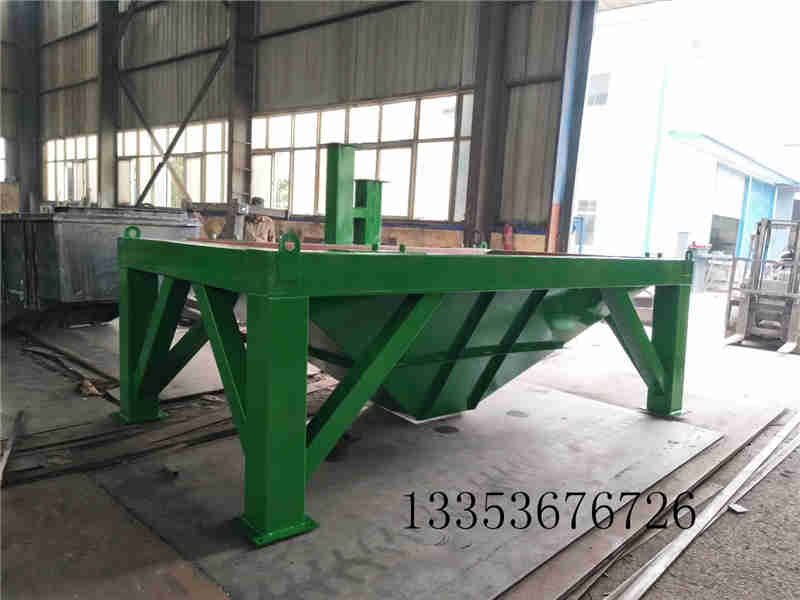

圓振篩廠家展示底座

圓振篩特點：
1.我廠生產的圓振動篩在結構上采用筒體式偏心軸激振器及偏塊調節振幅，先進的鉚釘連接裝配式機架結構提高了設備使用壽命及彈簧減振裝置減小了對基礎的衝擊力，是一種多層、高效的新型振動篩。
2.驅動篩機采用結構簡單、製造維修容易的瓣形聯軸器和撓性盤聯軸器，克服了萬向聯軸器易損壞的缺陷；
3.振動器采用塊偏心式結構，結構簡單；
4.可配套選擇給料箱，給料箱的應用增加振動篩的有效篩分麵積，同時延長進料端篩網使用壽命；
5.傳動部分增加了中間過渡軸承座，中間過渡軸承座的應用有效保護了電機，延長了電機使用壽命。
6.電動機安裝在篩框的左側，也可安裝在篩框的右側。
7.該係列篩機為座式安裝，篩麵傾角的調整可通過改變彈簧支座位置高度來實現，根據用戶不同需求，該係列篩機可選配金屬絲編織網、棒條、鑄造、焊接、衝孔等多種形式的篩麵，以滿足不同行業需求。

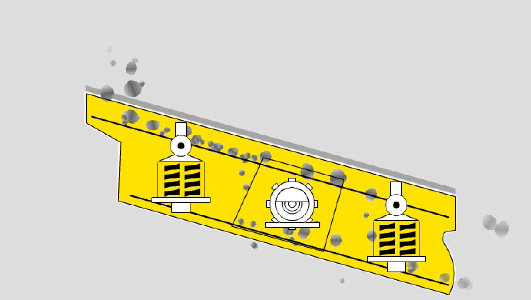

工作原理：

電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩麵上受到篩箱傳給的衝量而產生連續的拋擲運動，物料與篩麵相遇的過程中使小於篩孔的顆粒透篩，從而實現分級。

結構組成圖：

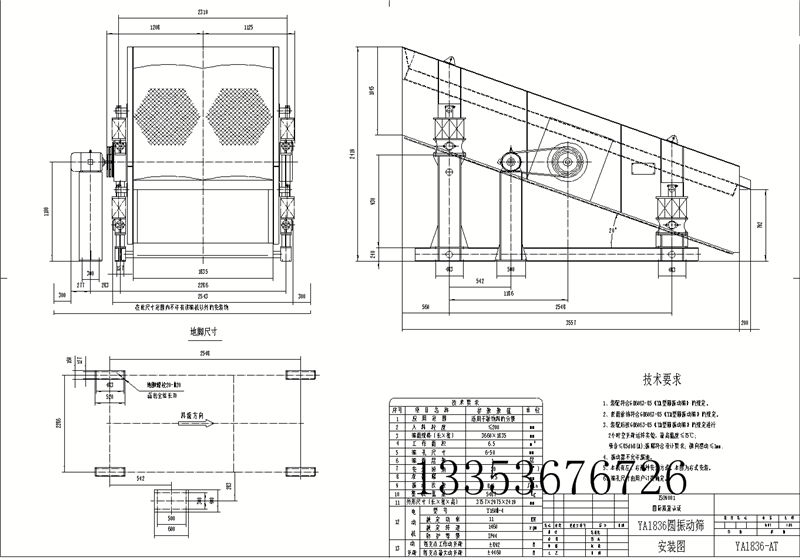

圓振篩結構圖紙

選型參數表：

型號	篩麵規格	篩麵層數	篩孔尺寸	較大進料尺寸	處理能力	電機功率	振動頻率	雙振幅
型號	（mm）	篩麵層數	（mm）	（mm）	（t/h）	（kw）	（r/min）	（mm）
YK1236	3600×1200	1	3-50	200	10-120	11	870	5～9
2YK1236	3600×1200	2	3-50	200	10-120	11	870	5～9
2YK1548	4800×1500	2	3-100	400	30-275	15	870	5～9
3YK1548	4800×1500	3	3-100	400	30-275	15	870	5～9
2YK1848	4800×1800	2	3-100	400	56-330	18.5	870	5～9
3YK1848	4800×1800	3	3-100	400	56-330	18.5	870	5～9
2YK1860	6000×1800	2	3-100	400	65-586	22	870	5～9
3YK1860	6000×1800	3	3-100	400	65-586	22	870	5～9
4YK1860	6000×1800	4	3-100	400	65-586	22	870	5～9
2YK2160	6000×2100	2	3-100	400	81-720	30	730	5～9
3YK2160	6000×2100	3	3-100	400	81-720	30	730	5～9
4YK2160	6000×2100	4	3-100	400	81-720	30	730	5～9
2YK2460	6000×2400	2	3-150	400	100-810	37	700-900	5～9
3YK2460	6000×2400	3	3-150	400	100-810	37	700-900	5～9
4YK2460	6000×2400	4	3-150	400	100-810	37	700-900	5～9
