大傾角皮帶輸送機生產廠家提供安裝圖參數設計

時間：2020/5/25 18:20:59

大傾角皮帶輸送機又稱為擋邊帶式輸送機，為一般用途的散狀物料連續輸送設備，采用的是具有波狀擋邊和橫隔板的輸送帶。輸送傾角可達0°-90°範圍內，因此特別適用於大傾角輸送。該係列皮帶輸送機可用於煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境濕度為-15℃--+40℃的範圍內輸送堆積比重為0.5-2.5t/m³的各種散狀物料。大傾角皮帶輸送機主要適用於輸送碎石、石灰石、煤炭、砂、粘土、燒結砂粉、木屑、糧食等物料的輸送作業。

大傾角皮帶輸送機（擋邊帶式輸送機）產品概述：

大傾角皮帶輸送機（波狀擋邊帶式輸送機）是一種新型連續輸送設備，它具有輸送量大（同其它輸送機相比,輸送能力提高1.5～2倍）；其通用性強（基本件與通用型帶式輸送機相同），適用範圍廣（適用於輸送碎石、石灰石、煤炭、砂、粘土、燒結砂粉、木屑、糧食等物料；適用於單位質量為500～2500kg/m3,*大塊度約為100～250mm的物料）；結構簡單、維護方便、占用空間小且節省投資（可取代輸送機、鬥提機聯合布置形式而直接選用本機型）便於布置等特點，因而在煤炭、電力、冶金、化工、糧食等行業被廣泛推廣使用。

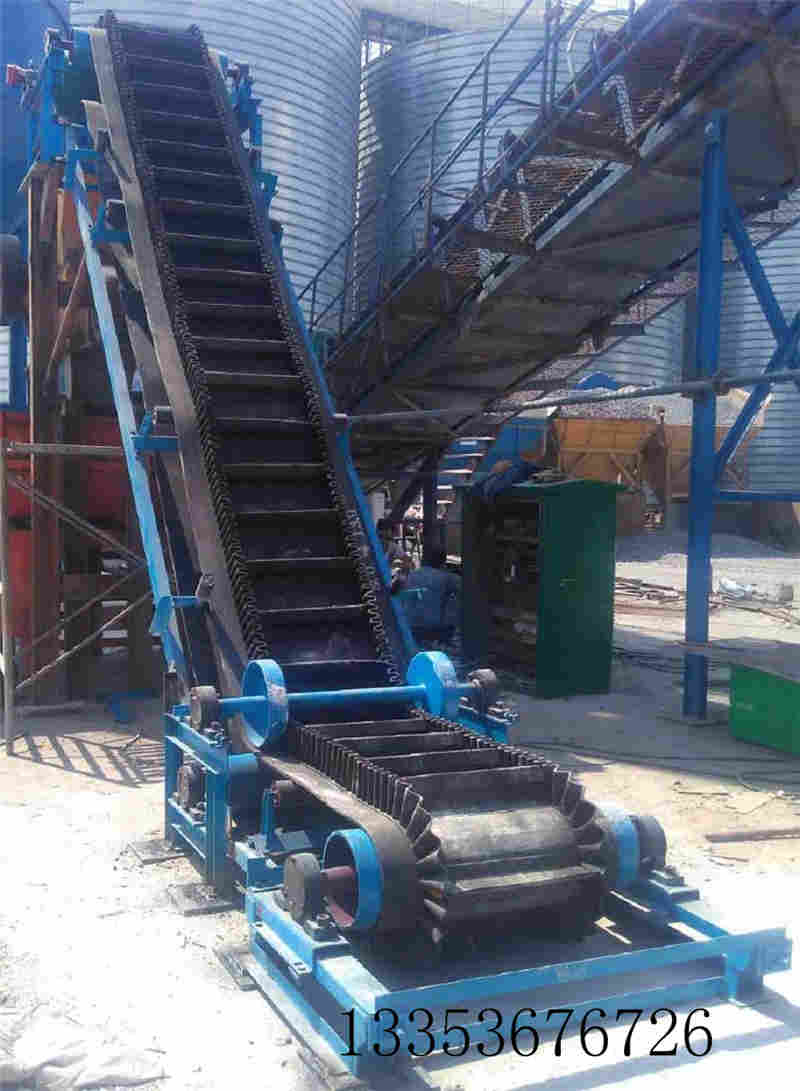

大傾角皮帶輸送機1

大傾角皮帶輸送機（擋邊帶式輸送機）產品工作原理:
大傾角皮帶輸送機（擋邊帶式輸送機）其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形鬥，使物料在鬥中進行連續輸送。大傾角皮帶輸送機（擋邊帶式輸送機）可廣泛用於煤炭、糧食、建材、化工、水電和冶金等部門,在環境溫度為-19℃～+40℃範圍內,輸送堆積比重為0.5-2.5t/m³的各種散狀物料。對於輸送有特殊要求的物料,如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶。
大傾角皮帶輸送機（擋邊帶式輸送機）產品主要特點:
1、高傾角；2、大出率；3、不撒料；4、布置靈活。

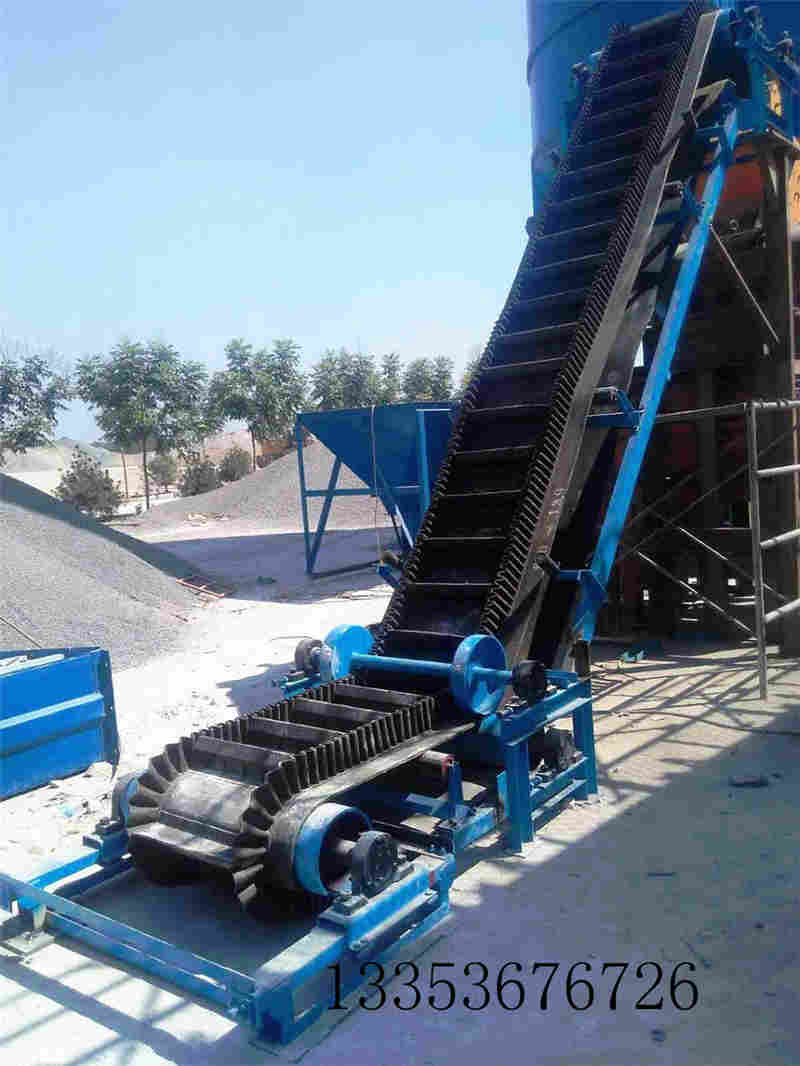

大傾角皮帶輸送機2

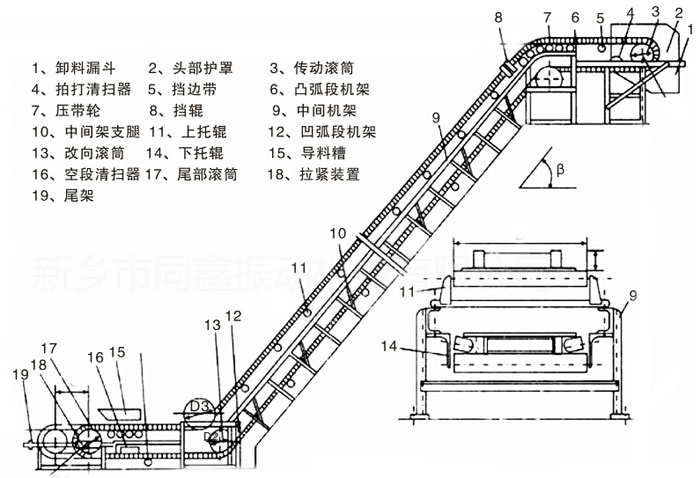

大傾角皮帶輸送機（擋邊帶式輸送機）產品外形結構示意圖：

大傾角皮帶輸送機（擋邊帶式輸送機）產品主要用途:
1、大傾角皮帶輸送機（擋邊帶式輸送機）為一般用途的散狀物料連續輸送設備，采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用於大傾角輸送。
2、該皮帶輸送機可用於煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境濕度為-15℃--+40℃的範圍內輸送堆積比重為0.5-2.5t/m3的各種散狀物料。
3、對於輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。
4、大傾角皮帶輸送機（擋邊帶式輸送機）輸送傾角0°-90°範圍內。

大傾角皮帶輸送機（擋邊帶式輸送機）技術參數表:

帶寬B（mm）		300		400		500		650		800
擋邊高		40	60	60	80	80	120	120	160	120	160	200		240
部分輸送傾角輸送量Q3/h	30°	15	14	20	34	46	71	104	120	128	157	195		235
	45°	11	10	14	26	35	57	83	97	102	127	157		195
	60°	8	7	10	18	25	40	58	69	72	90	112		142
	90°	4	4	5	10	13	21	31	37	38	48	60		76
外型尺寸	頭輪中心高	350-100				1100-2000		1300-2000		1300-2000
	尾輪中心高	335		330-490		600		600		600-800
	中間段帶麵高	450		500-700		760-800		800-850		800-1115
	中間段地腳寬	480		580		870		1020		1220
帶寬B（mm）		1000				1200				1400
擋邊高		120	160	200	240	160	200	240	300	160	200	240	300	400
部分輸送傾角輸送量Q3/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
外形尺寸	頭輪中心高（mm）	1400-2000						1600-2000
	尾輪中心高	600-800				800-1000				800-1200
	中間段帶麵高	800-1200				1050-1500				1050-1700
	中間段地腳寬	1440				1690				1890
