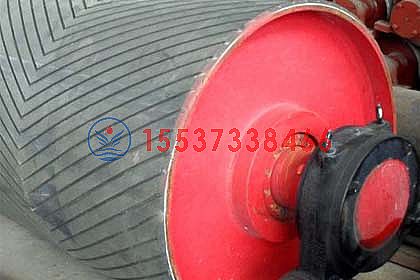

鬥式提升機包膠輥傳動滾筒
1.本係列傳動滾筒為鋼板焊接結構，采用滾動軸承。
2.滾筒分為光麵、包膠和鑄膠滾筒三種。在功率不大，環境溫度小的情況下可采用光麵滾筒。在環境潮濕，功率又大，容易打滑的情況下采用膠麵滾筒。其中鑄膠滾筒質量較好，膠層厚而耐磨，推薦選用和生產鑄膠滾筒。包膠滾筒也可達到同樣的使用性能，雖然使用壽命較短，但現場可以自行更換膠麵。
3.各種帶寬的傳動滾筒直徑見表2-7.
表2-7 各種帶寬的傳動滾筒直徑

4.普通型橡膠輸送帶采用硫化接頭時，傳動滾筒直徑與帆布層數之比D/Z≥125,采用機械接頭時，D/Z≥100。
各種帆布層數對應的傳動滾筒直徑見表2-8。
表2-8 各種帆布層數對應的傳動滾筒直徑

5.整芯塑料輸送帶傳動滾筒直徑的選取與同等強度的橡膠輸送帶相同。

 傳動滾筒重量及圖號表

說明：

1. 滾筒為鋼板焊接結構，分光麵和膠麵兩種。膠麵又分鑄膠和包膠兩種。
2. 滾筒直徑D在1000毫米以上者隻有膠麵滾筒。
3. 許用扭矩：

         光麵按μ=0.2；α=1800
         膠麵按μ=0.4；α=1800 考慮

4. 本圖不包括與頭架固定用緊固件（已列在頭架圖中）。
