TD75、 DTⅡ型皮帶輸送機

作者豐泉機械來源豐泉機械瀏覽發布時間 15/03/31

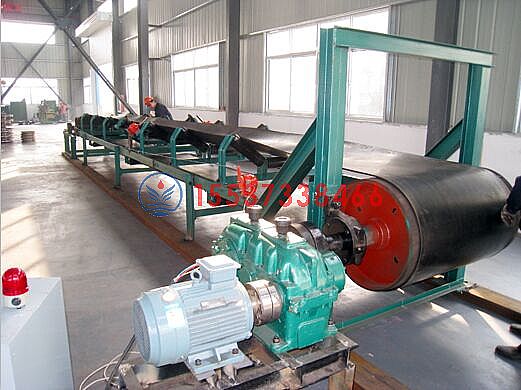

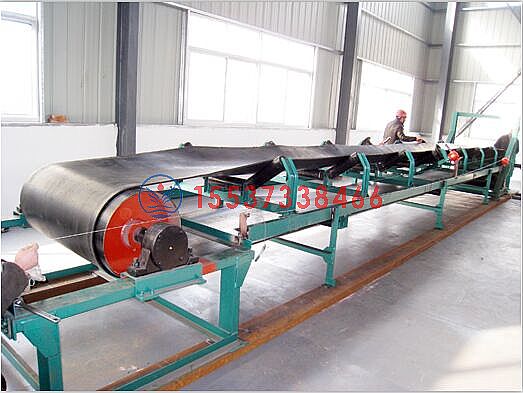

TD75、 DTⅡ型皮帶輸送機

一、應用範圍

TD75、 DTⅡ型帶式輸送機由於輸送量大,結構簡單,維護方便,成本低,通用性強等優點，而被廣泛地應用在冶金、礦山、煤炭、港口、交通、水電、化工等部門，連續輸送各種散料和成件物品。

二、特點及應用

TD75、 DTⅡ型帶式輸送機帶寬有六種：500、650、800、1000、1200、1400毫米。

　　可用於水平或傾斜輸送，還可采用帶凸弧段、凹弧段與直線段組合的輸送形式。允許輸送的物料塊度取決於帶寬、帶速、槽角和傾角,也取決於大塊物料出現的頻率。不同物料所允許的最大傾角見表1，傾斜向下輸送時，允許最大傾角為表1所列值得80%。若需要采用大於表1的傾角時，可選用花紋帶式輸送機。

TD75、 DTⅡ型帶式輸送機所選用的輸送帶有普通橡膠帶和塑料帶兩種，適用的工作環境溫度一般為-25~+40℃之間輸送具有酸性堿性、油類物質和有機溶劑等成份的物料時，需采用耐油、耐酸堿的橡膠帶或塑料帶。

TD75型帶式輸送機主要技術參數

帶寬（mm)	500	650	800	1000	1200	1400
帶速（m/s)	0.8-2.5	0.8-2.5	1.0-3.15	1.0-3.15	1.0-4.0	1.0-4.0
輸送能力(t/h)	78-230	131-191	278-824	435-1233	655-2200	891-2990
功率	1.5-30	1.5-40	1.5-75	3-100	4-185	4-185

DTⅡ 型帶式輸送機主要技術參數

帶寬	500	650	800	1000	1200	1400
帶速（m/s)	0.8-2.5	0.8-2.5	0.8-3.15	0.8-4.0	1.0-5.0	1.0-5.0
輸送能力(t/h)	69-217	127-397	198-781	324-1622	593-2971	825-4130
功率	2.2-37	2.2-90	2.2-315	3.0-315	5.5-315	15-315

輸送能力

帶寬 mm	帶速（m/s）
	0.8	1.0	1.25	1.6	2.0	2.5	3.15	4	5	6.5
	輸送量（t/h）
500	69	87	108	139	174	217
650	127	159	198	254	318	397
800	198	248	310	397	496	620	781
1000	324	405	507	649	811	1014	1278	1622
1200		593	742	951	1188	1486	1872	2377	2971
1400		825	1032	1321	1652	2065	2602	3304	4130
1600					2186	2733	344	4373	5466
1800					2795	3494	4403	5591	6986	9083
2000					3470	4338	5466	6941	8676	11277
2200							6843	8690	10863	14120
2400							8289	10526	13518	17104

輸送機輸送不同物料允許的最大傾角

物料名稱	β	物料名稱	β
塊煤	18°	濕精礦（含水12%）	22°
原煤	20°	幹精礦	18°
粉煤水洗後①	21°	篩分後的石灰岩	12°
篩分後的焦炭	17°	幹砂	15°
0~25mm焦炭	18°	混有礫石的砂	20°
0~3mm焦炭	20°	采石場的砂	20°
0~35mm礦石②	16°	濕砂	23°
0~120mm礦石	18°	鹽	20°
0~60mm礦石	20°	型砂	24°
40~80mm油頁岩	18°	廢砂	20°
20~40mm油頁岩	20°	未篩分的石塊	18°
0~200mm油頁岩	22°	水泥	20°
幹鬆泥土	20°	塊狀幹粘土	18°
濕土	23°	粉狀幹粘土	22°

注：①包括精煤、中煤和尾煤

②包括黑色金屬、有色金屬、岩石、石灰石等礦石。

更多詳細資料請谘詢豐泉機械官方網站：http://www.ansai.net

24小時服務熱線：15537338466

了解更多有關TD75、 DTⅡ型皮帶輸送機的信息收藏我們的信息：www.ansai.net 聯係人：杜謙 15537338466
